| 品牌：HOLOEYE | 加工定制：否 | 型号：PLUTO系列 |
| 种类：调制转换器 | 工作物质：半导体 |
产品简介:
PLUTO空间光调制器– Microdisplay Features | |
Display Type: | Reflective LCOS (Phase Only) |
Resolution: | 1920 x 1080 |
Pixel Pitch: | 8.0 m |
Fill Factor: | 87 % / 93 % (dependent on version) |
Active Area | 15.36 x 8.64 mm (0.7″ Diagonal) |
Addressing | 8 Bit (256 Grey Levels) |
Signal Formats | DVI – HDTV Resolution |
Frame Rate | 60 Hz |
PLUTO相位仅空间光调制器（SLM）由具有标准的数字视频接口（DVI或HDMI）和一个相位只LCOS（硅上液晶）微型显示器与全HD分辨率（1920×1080像素）和8微米的驱动器单元的像素间距导致有效面积的对角线的0.7“与16：9的纵横比。
PLUTO SLM是一个即插即用的相位调制器和相位的功能，通过标准图形卡作为扩展监视设备可以得到解决。视频信号的绿色通道用于寻址的8位灰度级图案（所述的SLM原始分辨率需要解决）。地址可以使用附带的“应用软件”或者标准的图像浏览器软件来完成。
HOLOEYE提供可被驱动与PLUTO驱动单元不同的显示版本。不同的面板版本为使用在不同的波长范围进行了优化。所有版本使用快速全数字寻址它***高可靠性和作为基本上的两个电压需要产生一个紧凑驱动器单元。
应用范围：
从全息，光刻，光学测量，干涉，光镊，波前校正相移的应用程序。显示器的高填充因子也***了高光效。
特殊应用：
- Reflective LCOS Microdisplay | - Phase Only Modulation |
- 2πPhase Shift up to 1550 nm | - 8.0 m Small Pixel Size |
PLUTO Phase Modulator Versions PLUTO显示器显示大约的反射率。60％-75％（dpendent上版），以及80％以上的衍射效率。从而每寻址衍射装置的总光效率的50％以上是可能的。
除了标准PLUTO-VIS和PLUTO-NIR版本可有***高延迟版本（-HR版本），其显示相当高的相位延迟的标准相比，面板使更稳定的寻址或模4π分别模6π相位函数是解决。这可以是有益的波前的功能，因为这可实现更高的斜坡，在寻址功能相比的mod2π编码可以降低转换点。
所述脉冲编码调制，用于数字寻址装置导致轻微的重叠相位的闪烁。对于一些应用提供稳定的相位响应是必需的。这是可以实现驱动高相位差板与低电压设置2π相位延迟，然而损害的响应时间。
Device | Wavelength Range | Fill Factor | Comment |
PLUTO-VIS-014-C | 420 – 650 nm | 93 % | |
PLUTO-VIS-006-A | 420 – 700 nm | 87 % | High Retardation Version |
PLUTO-NIR-010-A | 420 – 1100 nm | 93 % | |
PLUTO-NIR-015-C | 650 – 1100 nm | 93 % | High Retardation Version |
PLUTO-NIR-002-A | 1000 – 1100 nm | 87 % | |
PLUTO-TELCO-013-C | 1400 – 1700 nm | 93 % |

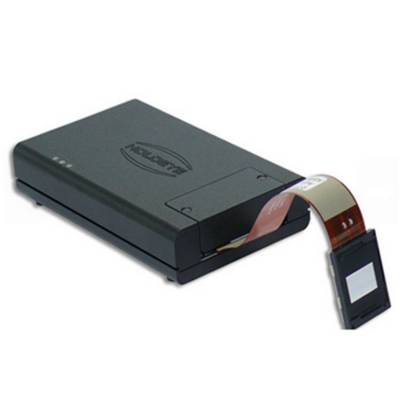

PLUTO Spatial Light Modulator Kit – Contents:
PLUTO Spatial Light Modulator – Scope of Supply |
PLUTO SLM Driver Box |
Phase Only Display incl. Flex Cable (1920 x 1080 Pixel) |
DVI-cable & DVI/HDMI-adaptor |
Serial Port Cable (RS232) |
Power Supply (5V DC, 3A) |
Display Mount |
Device Mount |
Operating Instruction / Manual |
Data Medium (CD or USB Flash Drive) with Manual, User Software and Application Software and PLUTO Software Package |
PLUTO Phase Modulator – Software Features:
PLUTO Software Features | |
SLM Callibration Software | Brightness / Contrast / Geometry / Gamma Control |
SLM Application Software | Basic DOE computations; Generation of optical functions (Circular Aperture, Fresnel Zone Lens, Axicon, Single and Double Slit …); Gratings (incl. Blazed and Sinusoidal) |
Labview SubVi | Labview SubVi for enhanced addressing of optical functions (for implementation in user defined Labview programm for e.g. closed loop applications) |
Driver Dimensions (Unit: mm):
Display Dimensions (Unit: mm):
订购信息：
请联系我们的销售人员
